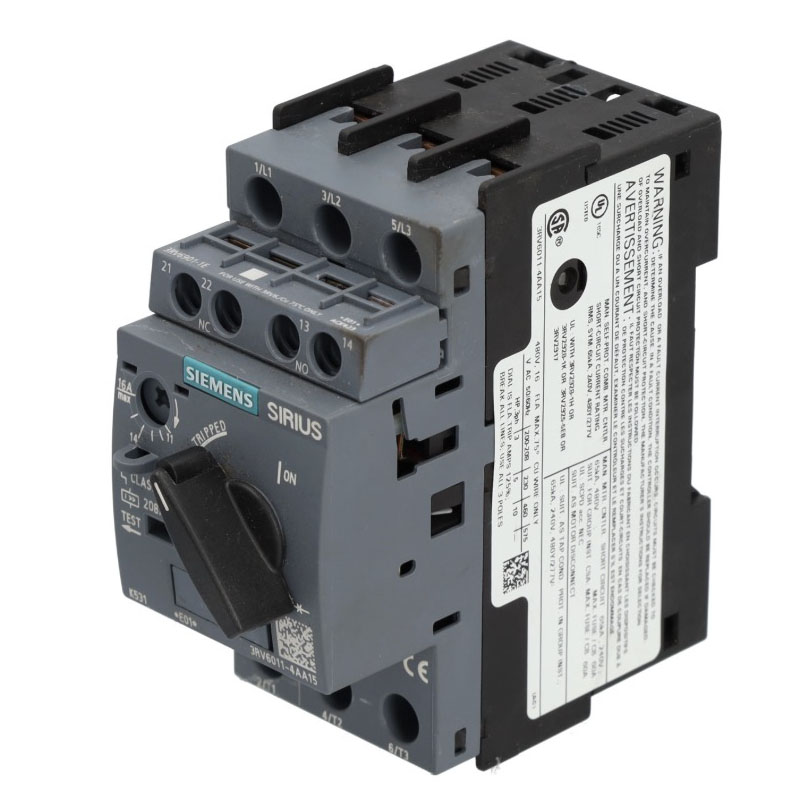

Siemens3RV6011-1KA15

La qualité Siemens 3RV6011-1KA15 fournie par Rayon Automation est un disjoncteur de protection moteur 3RV6 de la série SIRIUS, spécialement conçu pour protéger les moteurs triphasés contre les dommages causés par une surcharge, un court-circuit et une défaillance de phase. Vous pouvez effectuer l'achat via Rayon Automation. En tant que fournisseur, nous proposons les modèles de produits originaux.

envoyer une demande

Description du produit

En Chine, Rayon Automation est à la fois fournisseur et exportateur. Nous proposons le Siemens 3RV6011-1KA15, qui présente une structure compacte S00, une protection contre les surcharges thermiques de CLASSE 10, une plage de courant réglable de 9 à 12,5 A, une capacité de déclenchement sur court-circuit de 156 A et est équipé de contacts auxiliaires 1NO + 1NC.

Paramètres

Spécification	Détails
Série de produits	Disjoncteur de protection moteur SIRIUS 3RV2
Taille du cadre	S00
Nombre de phases	3 phases
Classe de protection du moteur	CLASSE 10
Plage de réglage de la surcharge thermique	9 - 12,5 A
Courant de déclenchement en court-circuit	156 Un
Tension d'isolation nominale	690 V
Classe de protection	IP20
Méthode de connexion	Bornes à vis
Contacts auxiliaires	Interrupteur auxiliaire horizontal 1NO + 1NC
Méthode d'installation	Installation sur rail DIN
Température de fonctionnement	-20 °C à +60 °C

Scénarios d'application typiques

Machines industrielles :
Protection des moteurs d'arbre principal ou des moteurs auxiliaires d'équipements tels que tours, fraiseuses, bandes transporteuses, machines d'emballage et machines textiles.
Transport de matériel :
Protection des moteurs d'entraînement des machines à fluides et des équipements de transport de matières solides tels que les pompes, les ventilateurs, les compresseurs et les concasseurs.
Lignes de production automatisées :
Dans les équipements automatisés tels que les chaînes d'assemblage et les lignes d'inspection, le Siemens 3RV6011-1KA15 offre une protection et un contrôle fiables des moteurs à chaque poste de travail.

Protection complète du moteur

1. Avec le déclencheur thermique bimétallique réglable, la plage de réglage est de 9 à 12,5 A, empêchant efficacement le moteur d'être endommagé en raison d'une surcharge à long terme.
2. Avec le déclencheur électromagnétique de court-circuit, réglé à 156A, il peut couper instantanément le courant de court-circuit, protégeant ainsi le moteur et le circuit.
3. Siemens 3RV6011-1KA15 dispose d'une fonction de détection de perte de phase. Une perte de courant déclenchera le déclenchement, empêchant le moteur de griller en raison d'un fonctionnement avec perte de phase.

Haute fiabilité et longue durée de vie

Durée de vie mécanique : Jusqu'à 100 000 cycles de fonctionnement.
Durée de vie électrique : Jusqu'à 100 000 cycles de fonctionnement.
Pouvoir de coupure élevé :
Capable de gérer de graves défauts de court-circuit dans les sites industriels, avec un pouvoir de coupure en court-circuit nominal allant jusqu'à 100 kA.
Conception compacte et installation facile :
Utilise des borniers à vis, appartenant à la taille S00, avec un volume compact.
Installation sur rail DIN Standard, pratique et rapide.
Fonctions auxiliaires :
Comprend 1 contact auxiliaire normalement ouvert (NO) et 1 contact auxiliaire normalement fermé (NC), utilisé pour l'indication de signal à distance, le verrouillage de commande ou l'alarme.

FAQ

Peut-il se substituer directement au relais thermique ?

Bien sûr. Il offre également une protection contre les surcharges et les courts-circuits, et sa plage de protection est plus complète que l'utilisation d'un relais thermique seul.

Comment régler correctement le courant de protection contre les surcharges ?

Il y a un bouton de réglage calibré sur le devant du disjoncteur. À l'aide d'un tournevis à tête plate, alignez la flèche indicatrice du bouton avec la valeur requise, qui doit être comprise entre 9 A et 12,5 A.

Le disjoncteur peut-il être utilisé pour des moteurs monophasés ou pour des charges d'éclairage/résistance pures ?

Non recommandé. Le Siemens 3RV6011-1KA15 est spécialement conçu pour les moteurs triphasés. La fonction de protection interne contre les coupures de phase et le bilame thermique sont réglés pour les courbes de démarrage et de fonctionnement des moteurs triphasés. Pour les charges monophasées, un disjoncteur monophasé ou un disjoncteur miniature ordinaire doit être sélectionné.

Est-ce qu'il y a des contacts auxiliaires ?

Oui, il est configuré avec des contacts auxiliaires 1NO + 1NC, qui peuvent être utilisés pour le retour d'état, l'entrée de signal PLC et le contrôle d'alarme.
