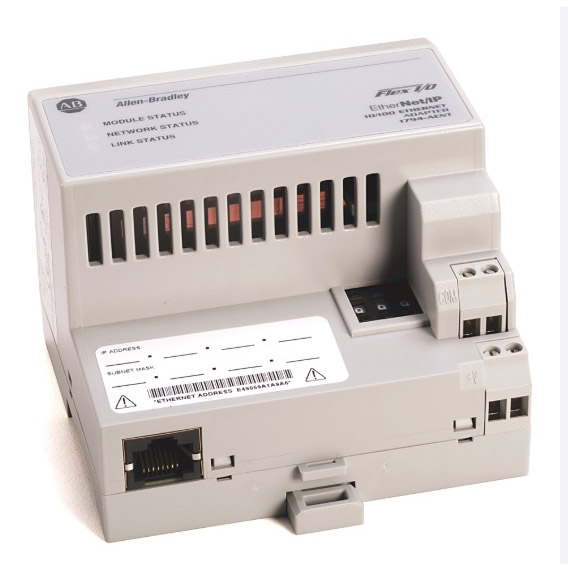

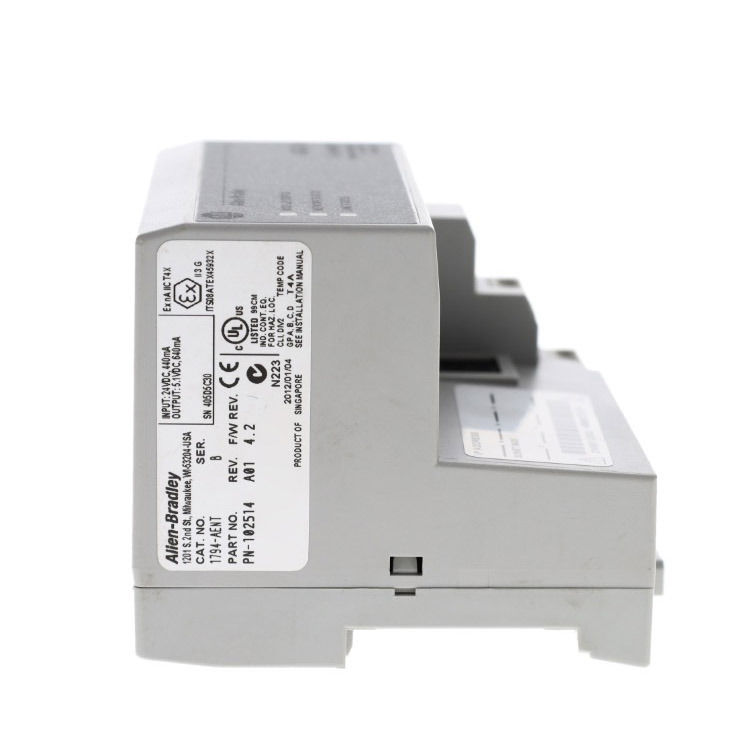

Allen Bradley 1794-AENT

Rayon Automation, en tant que fournisseur d'Allen Bradley 1794-AENT, est le module adaptateur de communication principal de la série Flex I/O. Agissant comme une passerelle entre le réseau EtherNet/IP et le module Flex I/O, il convertit les instructions de l'Ethernet industriel en données sous-jacentes et pilote divers modules d'E/S en back-end. N'hésitez pas à vous renseigner pour plus d'informations.

envoyer une demande

Description du produit

L'Allen Bradley 1794-AENT fourni par Rayon Automation a satisfait à la norme de certification CE. En tant que premier module du rack Flex I/O, il est chargé d'attribuer des adresses à 8 modules d'E/S maximum sur le côté droit, de planifier la communication des données et de signaler l'état du module au contrôleur. Nous offrons d'excellents services avant-vente et après-vente. N'hésitez pas à effectuer votre achat.

Architecture matérielle de base et mécanisme de communication réseau à haut débit

Interface Ethernet industrielle adaptative
L'Allen Bradley 1794-AENT est équipé d'une interface physique RJ45 standard, prenant en charge des débits de communication adaptatifs de 10/100 Mbps. Combiné avec le mode Full-Duplex, il peut augmenter considérablement le débit de données du fond de panier, éliminer les collisions de réseau et obtenir une réponse de rafraîchissement d'E/S de l'ordre de la microseconde.
Prise en charge de la transmission de messages explicites et implicites
Prise en charge native du protocole EtherNet/IP. Grâce à la messagerie implicite, les données d'interrogation de contrôle déterministes en temps réel sont traitées tout en recevant des messages explicites non périodiques (messages explicites) envoyés par le processeur maître, ce qui convient à la configuration des paramètres en ligne et au diagnostic dynamique.
Structure physique compacte encliquetable
Il intègre une puce de gestion de l'alimentation de fond de panier efficace, qui peut être installée sur des rails standard, tels que des bases de terminaux 1794-TB3 ou 1794-TB3S. Il fournit une alimentation logique stable pour l'ensemble des cartes FLEX I/O montées sur le côté droit.

Paramètres

Paramètre	Spécification
Numéro de modèle	Allen Bradley 1794-AENT
Type de module	Adaptateur de communication EtherNet/IP
Systèmes compatibles	Automates Logix5000 (ControlLogix, CompactLogix, etc.)
Nombre maximal de modules d'E/S pris en charge	Jusqu'à 8 modules d'E/S Flex
Protocole de communication	EtherNet/IP (CIP - Protocole Industriel Commun)
Débit Ethernet	10/100 Mbps adaptatif
Interface physique	RJ45 (8 broches) (AENTR dispose de 2 interfaces RJ45)
Topologies prises en charge	Étoile, arbre, linéaire (nécessite un interrupteur/ETAP) ; AENTR prend en charge l'anneau au niveau du périphérique (DLR)
Connexions CIP maximales	Jusqu'à 64
RPI (intervalle de paquets de demande)	Le plus rapide 1 ms
Consommation actuelle du fond de panier (5 V CC)	350 mA
Consommation actuelle du fond de panier (24 V CC)	10 mA
Capacité de sortie de l’alimentation du fond de panier	Maximum 1,5 A (5 V CC)
Consommation d'énergie maximale	Environ 4,5 W
Courant de surtension (maximum)	5A (durée 10 ms)
Dimensions (H x L x P)	94 mm x 94 mm x 69,5 mm (3,7 po x 3,7 po x 2,7 po)
Poids	Environ 0,21 kg (0,47 lb) (sans la base)
Voyants d'état	2 : État du réseau (NS) et état du module (MS)

Architecture typique

1. L'Allen Bradley 1794-AENT convient à une installation dans des armoires de commande à distance situées à l'écart de la salle de contrôle principale mais à proximité des équipements de terrain, tels que les salles de pompes, les sous-stations de lignes de convoyeurs, etc.
2. Il peut communiquer simultanément avec plusieurs contrôleurs Logix, tels que Consommer/Produire, permettant le partage de données.
3. L'AENT est équipé d'un serveur Web. Les ingénieurs n'ont pas besoin de logiciel dédié. En saisissant l'adresse IP du module via le navigateur, ils peuvent afficher l'état du module, les statistiques du réseau, la configuration IP et les informations de diagnostic de connexion.
