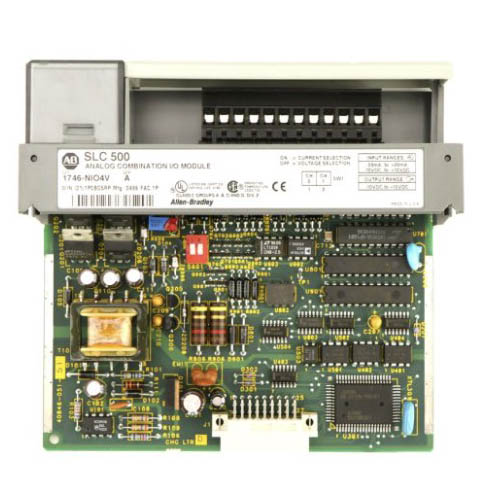

Allen Bradley 1746-NIO4V

Rayon Automation Technology Co., Ltd. Achetez le Allen Bradley 1746-NIO4V à bas prix et de haute qualité, ainsi que le module d'E/S modulaire classique de la série SLC 500. Cette combinaison offre les avantages d'une programmation sans mot de configuration et d'une entrée/sortie intégrée, ce qui la rend parfaitement adaptée à la rénovation ou à l'intégration de petits appareils qui ne nécessitent que le traitement de deux signaux de tension.

envoyer une demande

Description du produit

Rayon Automation Technology Co., Ltd. En tant que fournisseur, le produit Allen Bradley 1746-NIO4V offre une capacité de charge relativement faible et manque d'isolation électrique entre les canaux. Lors du câblage, il est essentiel d’éviter d’utiliser simultanément des lignes haute tension et des lignes de signaux. Si vous cherchez quelque chose, veuillez nous contacter dès que possible.

Paramètres

Spécification	Détails
Modèle	Allen Bradley 1746-NIO4V
Résolution	12 bits (en comptant de 0 à 4095)
Précision (à 25°C)	±0,5 % de la pleine échelle (maximum ±1 % entre 0 et 60 °C)
Impédance d'entrée	> 1 MΩ
Temps de réponse par étape	Environ 60 ms (temps de filtrage compris)
Tension de surcharge maximale	±15 V CC (sans dommage)
Consommation actuelle du fond de panier	50 mA à 5 V CC
Température de fonctionnement	0°C ~ 60°C (32°F ~ 140°F)
Température de stockage	-40°C ~ 85°C
Humidité relative	5 % ~ 95 % (sans condensation)
Ondulation de sortie	< 10 mV crête à crête

Scénarios d'application :

1. Lire deux signaux de retour d'ouverture de vanne 0-10 V (entrée) et émettre deux signaux 0-10 V/± 10 V pour contrôler l'actionneur de vanne (sortie).
2. Allen Bradley 1746-NIO4V émet des signaux 0-10 V au convertisseur de fréquence pour ajuster la vitesse du moteur. La lecture du retour de vitesse réel du moteur ou de la tension de charge s'effectue via l'entrée de tension.
3. Combiné avec des transmetteurs de pression de sortie 0-5 V/0-10 V ou des transmetteurs de température, effectuez une régulation PID en boucle fermée.
4. Utilisé pour générer des signaux d'excitation à tension réglable (sortie) et collecter la réponse en tension du capteur (entrée) dans l'équipement de laboratoire.

Avantages et fonctionnalités

L'Allen Bradley 1746-NIO4V adopte une conception Combo hautement intégrée, utilisant un seul emplacement, fournissant des canaux de type tension pure avec 2 entrées et 2 sorties. Il prend en charge l'accès direct aux données du tableau. Les données peuvent être mappées sur la table-image des E/S sans avoir recours à des instructions de bloc-transfert complexes. La combinaison d'une haute résolution et d'une précision de 12 bits ou 13 bits avec une isolation photoélectrique de qualité industrielle et une technologie de filtrage anti-interférence permet des économies efficaces d'espace et de coûts pour les armoires de commande compactes dans le service après-vente.

Remplacement du modèle :
Pour répondre à l'exigence d'un remplacement direct sans modifier le programme et le rack, le 1746-NIO4V est un mappage direct des données de la carte, éliminant l'utilisation fastidieuse des instructions de bloc-transfert (BTW/BTR). Si vous souhaitez simplement une pièce de remplacement directe moins chère et facilement disponible, vous pouvez envisager le module compatible de ProSoft Technology. Si vous profitez de cette opportunité pour mettre à niveau l'ensemble de l'ancien système, vous pouvez passer à la série Siemens S7-1200, associée à des modules analogiques SM1231 AI (4 canaux d'entrée) et SM1232 AO (2 canaux de sortie) extrêmement stables et bien structurés. Il est important de noter que pour une résolution de 12 bits (0 - 4095), si le substitut utilise une résolution de 16 bits (0 - 32767 ou 0 - 65535), le programme SCP doit être modifié de manière synchrone.
